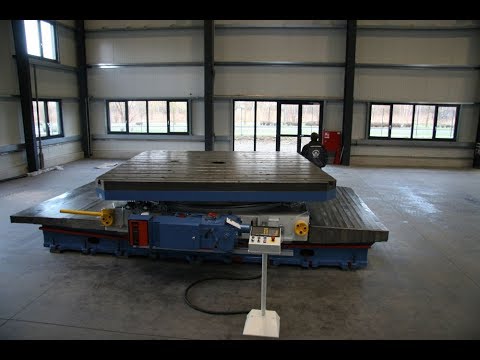

Stół do wytaczarki

Stanko-WMW NS3A

Szczegóły techniczne:

Długość stołu: 3600 mm
Szerokość stołu: 3600 mm
Obciążenie stołu: 50 ton
Przesuw stołu: 2000 mm wzdłuż / wszerz
Wysokość stołu nad podłogą: 1350 mm
Prędkość stołu: ok. 1000 mm/min
Obrót stołu: 360
Całkowite zapotrzebowanie na moc: 14 kW
Waga maszyny: około 38,5 tony
Wymiary maszyny ok. dł. x szer. x wys.: 5,5x3,7x1,4 m
Zapotrzebowanie na miejsce ok.: 6,2x3,7x1,4 m

Główne obszary zastosowań:
-do obróbki wielostronnej
-Uzupełnienie dla frezarek kolumnowych lub wytaczarek
Wyposażenie:
- z cyfrowym systemem pomiaru ścieżki x i obrotu
- Sterowanie za pomocą panelu sterowania
- Stół wiertarski z płytą mocującą o wadze 14t (11 rowków teowych zgodnie z DIN 650: - a=42mm; h=75mm; b=70mm; c=31mm)

Stół wiertarski/stół obrotowy/stół frezarski został poddany przeglądowi mechanicznemu i elektrycznemu.
Przeprowadzono następujące prace:
- Integracja cyfrowego systemu pomiaru położenia dla osi X i enkodera obrotowego dla osi C
- Integracja systemu sterowania za pomocą panelu sterowania
- Wymiana przewodów hydraulicznych, węży, połączeń śrubowych, manometrów, ograniczników przepływu i filtrów.
- Nowe łożyska dla przekładni dwóch osi
- Odnowienie uszczelek przekładni osi
- Nowa szafa sterownicza i kompletne okablowanie maszyny
- Pozycje krańcowe wyczyszczone, sprawdzone, wyregulowane i uszkodzone pozycje krańcowe wymienione na nowe
Dsdpfx Aou N D Rqoacewc
- Zamontowano przetwornicę częstotliwości do bezstopniowej regulacji prędkości
- Naprawiono pękniętą obudowę przekładni z odlewaną blokadą
- Wymiana wycieraczek prowadnicy (odnowienie pokrywy prowadnicy wraz z nowymi wycieraczkami)
- Przekładnia posuwu wyczyszczona i ponownie uszczelniona
- Nowe łożyska silnika posuwu
- Nowy lakier

Stół wytaczarski/stół obrotowy można zademonstrować pod napięciem. Zapraszamy do obejrzenia naszego filmu demonstracyjnego!

*
