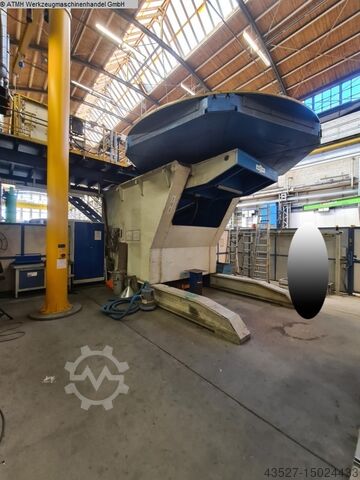

Obrotnica spawalnicza - okrągła

HEUEN - CLOOS Roboterschweißanlage

Średnica stołu: 4520 mm
Obciążenie stołu: 35000 kg
Zakres wychylenia: 110 stopni
Zapotrzebowanie mocy całkowitej: 44 kW
Waga maszyny ok. / t
Wymiary zabudowy ok. / m
Typ: ROMAT 350 / LVEB-120000N-4m / VVEs-D-18000N-5m-S /
QVEB-2m-belka przestawna / CR-200000N /
Hydrauliczny stół podnośnikowy nożycowy

Zakres dostawy:
Poz. Opis
1 Źródło prądu spawania GLC 603 Quinto SD
2 Bęben z drutem
3 Drzwi serwisowe 2.1
4 Szafa sterownicza robota
5 Drzwi serwisowe 1.2
6 Stół podnośnikowy nożycowy (przedstawiony w pozycji parkowania)
7 Jednostka przestawna poprzeczna QVEB
8 Robot ROMAT 350
9 Drzwi serwisowe 1.1
10 Ogrodzenie ochronne
11 Podest roboczy
12 Pozycjoner
13 Drzwi przesuwne 1
14 Jednostka przestawna liniowa LVEB
15 Jednostka przestawna pionowa VVEs
16 Drzwi przesuwne 2

Pierścień zaciskowy na stole jest urządzeniem nie zawartym w zakresie dostawy
-----
Dane techniczne
- Wymiary mechaniczne
(bez sterowania i nadbudowy): ok. 6440(5770)x4520(2700)x5460(3320) DłxSzerxWys
- Średnica stołu obrotowego: 4520 mm
- Waga: ok. 25 000 kg (bez nadbudowy)
- Zakres prędkości obrotowej: 0,004 - 1,07 obr/min
- Złącze prądu spawania: 600 A
- Maksymalne obciążenie stołu: 35 ton (wg wykresu obciążenia)

Temperatura otoczenia
Magazynowanie / transport 0 do 60°C
Praca +4 do 35°C

Interfejsy
Centralny punkt przekazania dla sterowania, zasilania, połączenia masy
-----
2.3 Jednostka przestawna liniowa, LVEB
Typ LVEB-120000N 4m

Wymiary Szer x Gł x Wys 7700 x 2440 x 776 mm
Waga 4355 kg
Skok roboczy 4000 mm
Obciążenie wózka 120000 N

Napęd
Silnik przekładniowy precyzyjny, przekładnia kątowa
Producent: firma Stöber
Typ K402VF0250EK703V
Moc 4,21 kW
Napięcie UKE 140 V / 1000 obr/min
Prąd znamionowy IN: 8,32 A
Prąd postojowy I0: 9,04 A
Obroty silnika 3000 obr/min
Przełożenie przekładni i = 25,28
-----
2.4 Jednostka przestawna pionowa, VVEs
Typ VVEs-5m
Wymiary Szer x Gł x Wys 2000 x 1960 x 7150 mm
Waga 9500 kg
Skok roboczy 5000 mm
Maks. masa przemieszczana 18000 N
Napęd
Silnik przekładniowy kątowy z hamulcem
Producent: firma Stöber
Typ K713VF0790MQ30ED704B
Moc 4,8 kW
Obroty silnika 2000 obr/min
Przełożenie przekładni i = 78,83 (20181/256)
-----
2.5 Jednostka przestawna poprzeczna, QVEB
Typ QVEB-2m

Wymiary Szer x Gł x Wys 1270 x 4100 x 756 mm
Waga 1950 kg
Skok roboczy 2000 mm
Obciążenie belki prowadzącej 10000 N
Maks. masa przemieszczana 18000 N
Napęd
Silnik przekładniowy precyzyjny, przekładnia płaska
Producent: firma Stöber
Typ FS202VQ0145ED402U
Moc 1,43 kW
Napięcie UKE 140 V / 1000 obr/min
Prąd znamionowy IN 2,86 A
Prąd postojowy I0: 3,1 A
Obroty silnika 3000 obr/min
Przełożenie przekładni i = 14,65 (3180/217)
-----
2.6 Stół obrotowy indeksujący
Typ CR-200kN

Producent: firma Cloos
Wymiary Szer x Gł x Wys 1820 x 2120 x 541 mm
Waga 2850 kg
Napęd
Silnik przekładniowy kątowy
Producent: firma Stöber
Typ K814VG1540EK803U
Moc 6,7 kW
Obroty silnika 3000 obr/min
Przełożenie przekładni i = 154,322
-----
2.7 Robot ROMAT 350
Cedsrmulvjpfx Af Serh
Typ ROMAT 350
Wymiary (Szer x Gł x Wys) w pozycji referencyjnej 1900 x 600 x 1500 mm
Waga 205 k...
