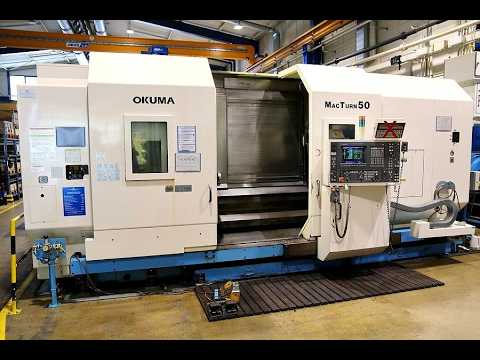

Centrum tokarsko-frezarskie CNC

OKUMA MacTurn 50

Stan: używany, Rok budowy: 2000, Maksymalna średnica toczenia 580 mm Długość toczenia 1500 mm System sterowania OSP 7000 L Średnica toczenia nad łożem 610 mm Średnica toczenia nad suportem 580 mm Zakres prędkości - wrzeciono główne 12 - 2800 obr./min Średnica łożyska wrzeciona 150 mm Otwór wrzeciona 110 mm Nos wrzeciona JIS A2-11 Moc napędowa - wrzeciono główne 37 (30) kW Oś C 0,001 ° Oś X 598 mm Oś Y 230 mm Oś Z 1660 mm Szybki posuw X / Y: 12 000 mm/min Szybki posuw Z: 20 000 mm/min Szybki posuw C: 100 obr./min Prędkość posuwu cięcia X / Z / Y: 0,001 - 1000 mm/obr. Typ H2 ATC Nkedsxmaf Ropfx Af Djw Liczba pozycji narzędzi: 2 (1x L-Tool / 1x M-Tool) Stacje napędzane: bezstopniowo Zakres prędkości - stacje napędzanych narzędzi: 40 - 3000 obr./min Wysokość trzonka narzędzia: 25 mm Średnica trzonka wytaczadła: 50 mm Średnica tulei: 120 mm Skok tulei: 170 mm Mocowanie konika: MT 5 Liczba pozycji narzędzi: 50 poz. Uchwyt narzędziowy MAS BT 50 Maks. średnica narzędzia 170 mm Maks. długość narzędzia 350 mm Maks. masa narzędzia 20 kg Napęd magazynka 3,2 kW Całkowite zapotrzebowanie na moc 53 kVA Masa maszyny ok. 18,5 t Wymagania dotyczące przestrzeni ok. 6,0 x 3,2 x 3,0 m Centrum tokarsko-frezarskie CNC OKUMA - MacTurn 50

Stan: gotowy do pracy (używany), Rok budowy: 1998, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 0014, długość toczenia: 1 500 mm, średnica toczenia nad suportem poprzecznym: 610 mm, przebieg osi X: 598 mm, przesuw osi Y: 230 mm, przesuw osi Z: 1 660 mm, SZCZEGÓŁY TECHNICZNE Przebiegi osi Przebieg osi X: 598 mm Przebieg osi Y: 230 mm Przebieg osi Z: 1.660 mm Oś C: 0,001 Długość toczenia: 1.500 mm Średnica toczenia nad suportem: 610 mm Średnica toczenia: 580 mm Wrzeciono Moc silnika wrzeciona: 30.000 W Nodpfx Afexqyike Dokw Obroty wrzeciona (min.): 14 obr./min Obroty wrzeciona (max.): 3.200 obr./min Przelot wrzeciona: 90 mm Średnica łożysk wrzeciona: 130 mm Nos wrzeciona: JIS A2-11 Posuwy szybkie Szybki przesuw osi Z: 20 m/min Szybki przesuw osi X/Y: 12.000 mm/min Szybki przesuw osi C: 100 min^-1 Prędkość posuwu roboczego X/Z/Y: 0,001 - 1.000 mm/obr. Narzędzia Liczba stanowisk magazynu narzędzi: 32 pozycje Uchwyt narzędziowy: MAS BT 50 Maks. średnica narzędzia: 170 mm Maks. długość narzędzia: 350 mm Maks. masa narzędzia: 20 kg Typ rewolweru: H2 ATC Stanowiska narzędziowe: 2 (1x narzędzie L / 1x narzędzie M) Napędzane stanowiska narzędziowe: bezstopniowo Obroty napędzanych stanowisk narzędziowych: 40 - 3.000 obr./min Konik Średnica pinoli: 120 mm Skok pinoli: 170 mm Stożek pinoli: MK 5 SZCZEGÓŁY MASZYNY Sterowanie CNC: OSP 7000L Całkowite zapotrzebowanie na moc: 53 kVA Wymiary i waga Wymiary (dł. x szer. x wys.): 5,3 x 3,2 x 3,0 m Masa maszyny: 18.500 kg WYPOSAŻENIE Transporter wiórów

Stan: gotowy do pracy (używany), Rok budowy: 2000, Funkcjonalność: w pełni sprawny, numer maszyny/pojazdu: 0082, długość toczenia: 1 500 mm, średnica toczenia: 580 mm, przebieg osi X: 598 mm, przesuw osi Y: 230 mm, przesuw osi Z: 1 660 mm, SZCZEGÓŁY TECHNICZNE Maks. średnica toczenia: 580 mm Długość toczenia: 1.500 mm Średnica obrotu nad łożem: 610 mm Średnica obrotu nad supportem: 580 mm Przejazdy Oś X: 598 mm Oś Y: 230 mm Oś Z: 1.660 mm Wrzeciono główne Zakres prędkości obrotowej wrzeciona głównego: 12 - 2.800 obr./min Średnica łożyska wrzeciona: 150 mm Przelot wrzeciona: 110 mm Nos wrzeciona: JIS A2-11 Moc napędu wrzeciona głównego: 37 (30) kW Oś C: 0,001° Posuwy Prędkość szybkiego przesuwu X / Y: 12.000 mm/min Prędkość szybkiego przesuwu Z: 20.000 mm/min Szybki przesuw C: 100 min⁻¹ Prędkość posuwu skrawania X / Z / Y: 0,001 - 1.000 mm/obr. Rewolwer narzędziowy Typ: H2 ATC Liczba stanowisk narzędziowych: 2 (1x L-Tool / 1x M-Tool) Stanowiska napędzane: bezstopniowe Zakres prędkości obrotowej stanowisk napędzanych: 40 - 3.000 obr./min Wysokość trzonka narzędziowego: 25 mm Średnica chwytu oprawki wytaczadła: 50 mm Konik Średnica tulei konika: 120 mm Skok tulei konika: 170 mm Stożek konika: MT 5 Magazyn narzędzi Liczba miejsc narzędziowych: 50 Uchwyt narzędziowy: MAS BT 50 Maks. średnica narzędzia: 170 mm Maks. długość narzędzia: 350 mm Maks. masa narzędzia: 20 kg Napęd magazynu: 3,2 kW SZCZEGÓŁY MASZYNY Sterowanie: OSP 7000 L Wymiary i masa Wymiary (dł. x szer. x wys.): ok. 6,0 x 3,2 x 3,0 m Masa maszyny: ok. 18,5 t Dane elektryczne Całkowite zapotrzebowanie na moc: 53 kVA Napięcie znamionowe: 400 V Liczba faz: 3 Częstotliwość: 50 Hz Nedpoxb Awfefx Af Dokw WYPOSAŻENIE Przenośnik wiórów Centralny system chłodzenia Chłodzenie wysokociśnieniowe Lampa sygnalizacyjna Zespół hydrauliczny Podtrzymka lunetowa Uchwyt trójszczękowy Schunk - ROTA NC 400-120 Elektroniczne pokrętło ręczne 44 różne uchwyty narzędziowe
