Stanowisko testowe elastomerów BIA Turnkey Test Syst

EXW Cena stała plus VAT

100 000 €

stan

używany

Lokalizacja

Schweinfurt Niemcy

Stanowisko testowe elastomerów BIA Turnkey Test Syst

Dane dotyczące maszyny

Opis/nazwa maszyny:: Stanowisko testowe elastomerów BIA Turnkey Test Syst

stan:: używany

Cena i lokalizacja

EXW Cena stała plus VAT

100 000 €

Lokalizacja:: Parisstr. 2, 97424 Schweinfurt, Deutschland

Zadzwoń

Szczegóły oferty

Identyfikator ogłoszenia:: A19074406

Aktualizacja:: ostatnio dnia 29.06.2026

Opis

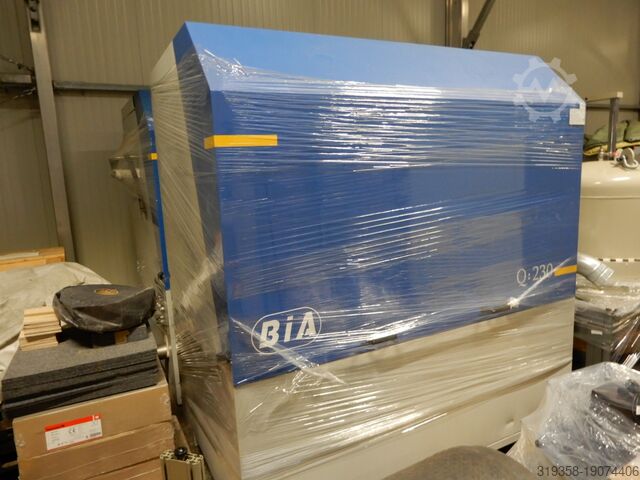

Stanowisko testowe elastomerów BIA Turnkey Test Systems Hexapod
Numer artykułu: PT-065
Oznaczenie: Stanowisko testowe elastomerów
Producent: BIA Turnkey Test Systems

Opis:
Pjdpfxowhdnho Anzjgr
Stanowisko badawcze do oznaczania i analizy
Charakterystyki i wartości łożysk w punktach pracy pojazdu
Charakterystyki i wartości łożysk w punktach pracy w określonych temperaturach
Zachowanie się łożyska pod obciążeniem roboczym (zachowanie osiadania, zmiana krzywej charakterystycznej)
Hałasy funkcjonalne w punktach operacyjnych
na łożyskach elastomerowych w obszarze podwozia/napędu

Tutaj próbki testowe są mocowane pomiędzy górną płytą stałą i dolną płytą ruchomą.
Ruchomą płytę napędza hydrauliczny heksapod.
Platforma stała jest przymocowana do konstrukcji testowej za pośrednictwem 6-osiowego czujnika siły. Siłownik liniowy
umożliwia regulację odległości między obiema płytami,
aby móc zaciskać szeroką gamę wzorców testowych i nagrań
Stopnie swobody Amplituda Prędkości Częstotliwość Dynamika
Xs ±25 mm 1,5 m/s 85 Hz 25 kN
Ys ±25mm 1,3m/s 85Hz 25kN
Zs ±25 mm 0,8 m/s 85 Hz 50 kN
Mxs ±15° 340° / s 50 Hz 3,75 kNm
Mys ±10° 360° / s 50 Hz 3,75 kNm
Mzs ±25° 580° / s 50 Hz 3 kNm
Hydrauliczny heksapod:
Sześciokąt hydrauliczny składa się z 6 cylindrów hydraulicznych zamontowanych hydrostatycznie.
Mają przekrój 12,53 cm²
Każdy cylinder ma dwa równoległe zawory serwo (38 l/min)
Sześć cylindrów napędza ruchomą płytę za pośrednictwem sześciu korbowodów.
Korbowody mają u podstawy hydrauliczny sworzeń kulowy. Ciśnienie oleju dla tego
Łożysko hydrostatyczne pochodzi bezpośrednio z cylindra.

Siłownik liniowy:
Odległość między górną i dolną płytą
można regulować za pomocą siłownika liniowego. Siłownik składa się z silnika elektrycznego,
układ składający się z koła zębatego i nakrętki śrubowej. Siłownik liniowy wyposażony jest w enkoder absolutny.
Jest on przymocowany do wału wejściowego skrzyni biegów.

Siłownik hydrauliczny:
Siłowniki hydrauliczne wyposażone są w magnetostrykcyjne czujniki położenia.
Rozdzielczość: 0,0015%
Liniowość:

Ogłoszenie zostało przetłumaczone automatycznie. Błędy w tłumaczeniu są możliwe.
