Kształtka do kół zębatych

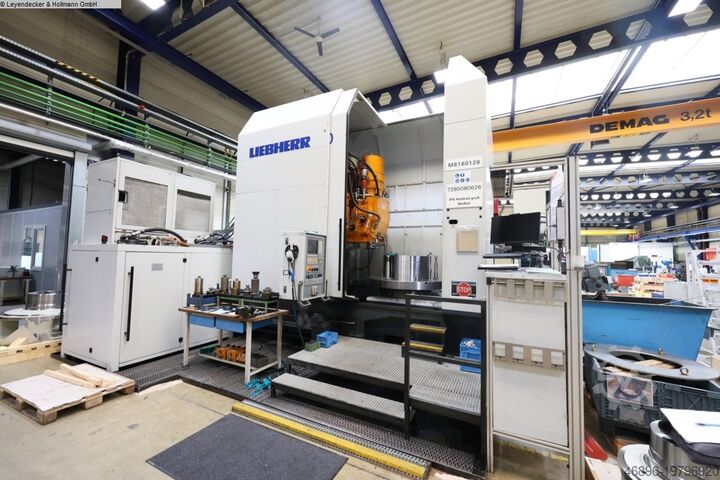

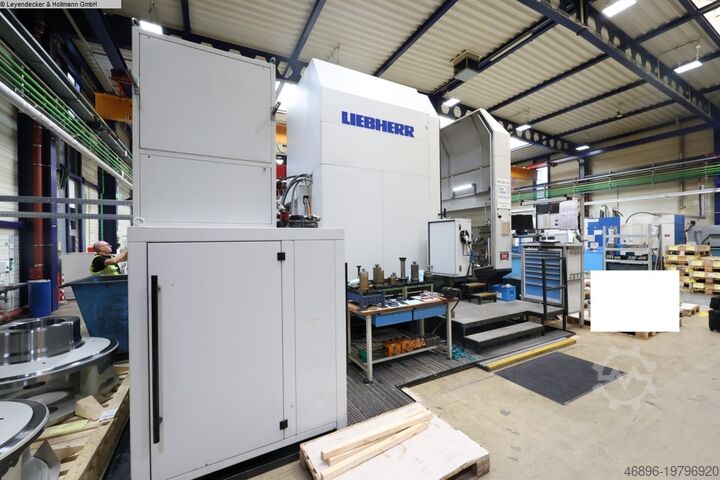

LIEBHERR WSC 1200

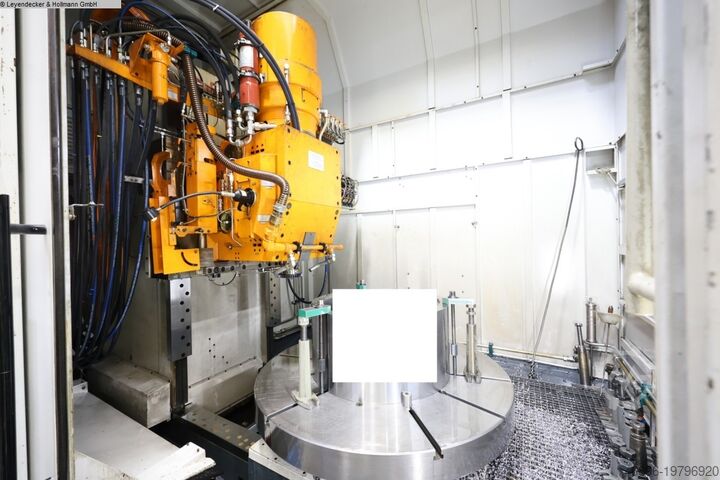

Stan: używany, Rok budowy: 2009, producent sterowników: Siemens, model sterownika: 840 D, Opis: Ogólne: Rok produkcji: 2009 Sterowanie: Siemens 840 D Średnica zewnętrzna uzębienia: 1.200 mm Średnica wewnętrzna uzębienia: 1.200 mm Maks. szerokość uzębienia: 260 mm Maks. średnica przedmiotu obrabianego: 1.500 mm Korpus maszyny: Przesuw roboczy: 600 mm Przesuw boczny: +/- 60 mm Głowica strugająca: Średnica wrzeciona strugającego: 125 mm Uchwyt narzędziowy: SK 45 Odległość wrzeciono-strug – stół: 0 - 820 mm Długość skoku: 270 mm Maks. moduł: 16 mm Maks. średnica narzędzia: 300 mm Maks. prędkość głowicy strugającej: 25 obr./min Stół: Nodpfx Aezdxi Nelxedc Średnica stołu: 900 mm Otwór stołu: 320 mm Głębokość otworu: 520 mm Maks. prędkość obrotowa: 12 obr./min Maks. obciążenie stołu: 95 kN Wyposażenie / Akcesoria: Usuwanie wiórów: 2x podajnik taśmowy magnetyczny Doprowadzenie chłodziwa: instalacja oleju tnącego z filtrem i systemem temperowania Tryb ustawiania: elektroniczne pokrętło ręczne

Stan: używany, Rok budowy: 2007, Przesuw w osi X 900 mm Przesuw w osi Y 300 mm Przesuw w osi Z 1000 mm Sterowanie Siemens Sinumerik 840D Średnica obrabianego przedmiotu - maks. 1600 mm Moduł - maks. 20 mm Średnica podziałowa głowicy 350 mm Średnica trzpienia frezarskiego 375 mm Całkowita moc przyłączeniowa 80 kVa Masa maszyny ok. 33,5 t Njdpfx Alow Rrb Hoxodc Zapotrzebowanie na miejsce ok. 10,530 x 6,375 x 4,680 m Prędkości posuwu: - Oś X 1 do 3000 mm/min - Oś Y 1 do 3000 mm/min - Oś Z 1 do 4000 mm/min Prędkości obrotowe wrzeciona [obr/min]: - Narzędzie 26 do 265 - Stół roboczy 0 do 8 Wyposażenie/osprzęt: - Głowica frezarska napędzana M 2 - Trzpienie frezarskie - Chłodnica oleju - Dokumentacja techniczna

Stan: dobry (używany), Rok budowy: 2009, Średnica koła - maks. 1200 mm Nodpfowzmpzjx Alxodc Szerokość koła 260 mm Moduł - maks. 16 Moduł - min. 0,5 Skok 270 mm Odległość wrzeciono/stół 920 mm Uchwyt narzędziowy do noża: SK Sterowanie Bosch MTX Średnica stołu 900 mm Maks. średnica obrabianego elementu przy uzębieniu wewnętrznym 1200 mm Liczba suwów - bezstopniowa 50-1000 suwów/min Średnica wrzeciona 125 mm Otwór stołu 320 mm Odległość osi min/maks 0-820 Moc napędu głowicy tnącej 30 kW Całkowite zapotrzebowanie mocy 72 kVA Masa maszyny ok. 24 t Wymiary (dł.x szer.x wys.) ok. 6,5x2,9x4 m M8160132

Stan: używany, Rok budowy: 2009, Średnica uzębienia – uzębienie zewnętrzne: 1200 mm Średnica uzębienia – uzębienie wewnętrzne: 1200 mm Szerokość uzębienia – maks.: 260 mm Średnica detalu – maks.: 1500 mm Sterowanie: Siemens 840 D Średnica stołu: 900 mm Średnica/ głębokość otworu w stole: 320 / 520 mm Maks. obciążenie stołu: 95 kN Pompa chłodziwa: 120 l/min Odległość osi wrzeciona dłutującego do stołu: 0–820 mm Średnica wrzeciona dłutującego: 125 mm Uchwyt narzędziowy: SK 45 wg DIN Obroty stołu: 12 obr/min Moc napędu: 30 kW Masa maszyny: ok. 24 t Wymiary (dł. x szer. x wys.): ok. 11,715 x 5,565 x 4,505 m Ruchy pionowe (hüby): - Długość suwu min./maks.: 0 mm / 270 mm - Regulacja długości suwu: 270 mm - Ilość suwów podwójnych: 10 do 270 suwów/min Sanek głowicy dłutującej: - Maks. prędkość posuwu: 5000 mm/min Stojak maszyny: - Przesuw osiowy: 600 mm Głowica dłutująca: - Maks. moduł przy dłutowaniu obwiedniowym: 16 mm - Średnica wrzeciona dłutującego: 125 mm - Maks. średnica narzędzia: 300 mm - Maks. prędkość obrotowa koła dłutującego: 25 obr/min Nedey Dvl Rjpfx Alxodc - Prędkość cięcia: 5 ... 50 m/min Wyposażenie / akcesoria: - Korekcja boczna stojaka: +/-60 mm - Uchwyt noża: SK 45 wg DIN

Stan: dobry, jak nowy (używany), Rok budowy: 2022, Funkcjonalność: w pełni sprawny, przebieg osi X: 600 mm, przesuw osi Y: 300 mm, przesuw osi Z: 700 mm, całkowita wysokość: 2 800 mm, całkowita długość: 1 350 mm, całkowita szerokość: 1 260 mm, waga przedmiotu obrabianego (maks.): 300 kg, szerokość stołu: 450 mm, masa całkowita: 2 300 kg, rodzaj prądu wejściowego: trójfazowy, długość stołu: 888 mm, głębokość wiercenia: 500 mm, Wyposażenie techniczne Njdpfx Alovppw Sexsdc -4-krotny zmieniacz prowadnic -32-przedziałowy zmieniacz elektrod -Przygotowanie osi obrotowo-obrotowej -wysoka jakość osi napędowych i prowadnic -zintegrowane urządzenia chłodnicze kompresorów dla elektroniki i zew Możliwość podłączenia chłodzenia dielektrycznego -wysoka wydajność erozji dzięki generatorowi MOSET -Dokładny filtr do pracy z rurami o małych średnicach KONTROLA EROSIX -szybki dotyk -łatwe programowanie dla skomplikowanych Obróbka 5-osiowa -rozbudowane cykle pomiarowe -Dostawa i przechowywanie programów poprzez interfejs TCP/IP -Wysoka łatwość obsługi

Stan: używany, Zespół stołu z frezarki portalowej DROOP & REIN Płyta mocująca z rowkami teowymi wykonana z szarego odlewu stalowego Jednostka stołu z płytą mocującą i bardzo solidną prowadnicą Powierzchnia mocowania stołu 5500 x 2000 mm Odległość przesuwu płyty mocującej stołu ok. 3100 mm Wysokość stołu 1050 mm Obciążenie stołu: maks. 20 ton Śruba kulowa: Ø 100 mm Skok gwintu: 20 mm (pojedynczy rozruch) - Stół roboczy prowadzony bardzo stabilnie na łożu - Metalowa teleskopowa osłona prowadnicy - pochodzi z frezarki portalowej DROOP & REIN Ndsdpfxjthuzpe Alxoc - Wzdłużny ruch stołu za pomocą śruby kulowej i serwomotoru SIEMENS - Powierzchnia mocowania z 11 rowkami teowymi 28 mm - Napęd za pomocą serwomotoru SIEMENS 1FT6134-6AB71-1AG2 z enkoderem IC200448S/R (RN 000 B25) Całkowita długość 9500 mm Szerokość 2000 mm Wysokość całkowita 1050 mm masa własna 28 ton stan dobry

Stan: bardzo dobry (używany), Rok budowy: 2000, producent sterowników: Cybelec DNC 1200, siła gięcia (maks.): 2 000 t, szerokość robocza: 15 400 mm, skok: 850 mm, odległość między stojakami: 12 000 mm, prędkość robocza: 8 mm/s, liczba osi: 8, masa całkowita: 407 000 kg, całkowita długość: 15 400 mm, całkowita szerokość: 6 500 mm, całkowita wysokość: 11 400 mm, Prasa krawędziowa Beyeler Mammut - PR10 MACH-ID 9470 Producent: Beyeler Mammut Typ: PR10 Sterowanie: Cybelec DNC 1200 Rok produkcji: 2000 Ekstraciężka prasa krawędziowa * 1 zestaw górnych narzędzi 88° * 1 zestaw dolnych narzędzi * Sterowanie Cybelec DNC 106EC * Osi Y1, Y2, X, R1, R2, R3, R4, OWK * Dynamiczne bombirowanie dolnej belki Zastosowania: Stocznictwo i przemysł morski: sekcje kadłubów, płyty pokładowe, grodzie, wręgi Obrona i przemysł militarny: konstrukcje pojazdów opancerzonych, wzmocnione struktury (Hardox / Strenx) Górnictwo i przemysł ciężki: nadwozia wozideł, obudowy kruszarek, elementy koparek, okładziny zużywalne Budownictwo i konstrukcje stalowe: dźwigary mostowe, słupy skrzynkowe, ramy stalowe On- i offshore: słupy, pokłady, belki poprzeczne, elementy dźwigów, komponenty do offshore i energetyki wiatrowej Budowa kotłów i zbiorników: zbiorniki ciśnieniowe, komponenty elektrowni, sekcje wież lub masztów Przykłady gięcia: * Grubość materiału 35 mm przy długości 10 m * Grubość materiału 26 mm przy długości 12 m * Grubość materiału 20 mm przy długości 15 m Nodpfx Aljyvh Aroxedc Maks. długość gięcia: 15400 mm Odległość między stojakami: 12000 mm Maks. siła nacisku: 2000 t Odległość stołu mocującego: 1500 mm Maks. skok: 850 mm Wysięg: 1250 mm Prędkość opuszczania: 80 mm/min Prędkość robocza: 8 mm/min Prędkość powrotu: 80 mm/min Liczba sterowanych osi: 10 Bombiracja: Tak Hydrauliczne mocowanie narzędzi: Tak Moc: 132 kW Długość: 15400 mm Szerokość: 6500 mm Wysokość: 11400 mm Waga: 407000 kg

Stan: dobry (używany), Rok budowy: 2007, Sterowanie 840 D oś x 2500 mm oś y 2500 mm oś z 1700 mm Ndedpfxowzyp Uo Alxjc Sterowanie - Siemens Sinumerik 840 D maks. ciężar obrabianego przedmiotu - 6000 kg Średnica wrzeciona - 130 mm Wysuw pinoli - 700 mm Uchwyt narzędziowy - ISO 50 DIN 69871 - AD maks. moment obrotowy wrzeciona - 1847 Nm Całkowite zapotrzebowanie na moc - 65 kW Waga maszyny ok. 45 t Zapotrzebowanie na miejsce ok. 10,9 x 9,3 x 5,7 m

Stan: bardzo dobry (używany), Rok budowy: 1985, Funkcjonalność: w pełni sprawny, siła nacisku: 4 000 t, Kucie młot SMERAL typ KJH 4 Pneumatyczno-hydrauliczny przeciwuderzeniowy młot kuźniczy do matryc. Masa bijaka, kg: 1 800 Energia uderzenia bijaka, kgm: 4 000 Liczba uderzeń na minutę: 48 Skok bijaka, mm: 500 Powierzchnia zacisku matrycy, mm: 286 x 600 Minimalna wysokość matrycy, mm: 350 Moc silnika głównego, kW: 45 Długość maszyny, mm: 3 100 Szerokość maszyny, mm: 1 900 Wysokość maszyny, mm: 3 900 Masa maszyny, kg: 27 000 Ndodpfx Ajwbginolxec

Stan: dobry (używany), Rok budowy: 1984, Średnica koła - maks. 250 mm Szerokość koła 275 mm Moduł - maks. 6 Masa maszyny ok. 5,5 t Frezarka obwiedniowa do kół zębatych ZFWZ 250 przeznaczona jest do ekonomicznej produkcji wszystkich typów walcowych uzębień, które nadają się do frezowania obwiedniowego, takich jak: - Koła zębate proste i skośne, koła ślimakowe i ślimaki, wały wielowypustowe, wały wielopiórowe, uzębienia wpustowe, koła łańcuchowe, koła zapadkowe, jak również stożkowe i beczkowate koła zębate proste i skośne. Koła wymienne i osprzęt frezarski Dane techniczne: - Średnica obrabianego elementu (maks): 250 mm - Moduł (maks): 6 mm - Posuw osiowy (maks): 275 mm - Posuw poprzeczny (maks): 100 mm - Kąt pochylenia zęba (maks): 45° - Średnica freza (maks): 145 mm - Długość freza (maks): 170 mm - Powierzchnia mocowania stołu (min): 195 mm Nodpfx Aev T Nqaslxodc - Powierzchnia mocowania stołu (maks): 470 mm Wydajność Prędkości obrotowe freza - stopniowane w 2 zakresach: 56 ... 250 obr./min - (wersja standardowa): 90 ... 400 obr./min - płynna regulacja w 2 zakresach: 63 ... 180 obr./min - (wersja specjalna z silnikiem prądu stałego): 140 ... 400 obr./min Masa - Maszyna netto: ok. 5000 kg - Szafa elektryczna: ok. 800 kg - Agregat hydrauliczny + zbiornik chłodziwa + transporter wiórów: ok. 700 kg Wymiary całkowite (z filtrem mgły olejowej) - Długość: wersja standardowa: 3950 mm napęd prądem stałym: 3450 mm (lub 3350 mm według tabeli) - Szerokość: 3300 mm - Wysokość: maszyna: 1980 mm maszyna z napędem prądu stałego: 2150 mm szafa elektryczna: 2200 mm
