Linia do produkcji okien CNC - obróbka profili

Ingenierbüro Maschinenbau GmbH BJM RF-9L / H

Szczegóły techniczne:

Szerokość profilu: 50 mm
Wysokość robocza: 950 mm
Interfejs: RS 232 pinout

Maszyna do obróbki profili okiennych
do materiałów takich jak plastik, aluminium i okna drewniane w procesie ciągłym. Materiały są transportowane za pomocą pneumatycznego systemu transportu i mocowania.

System składa się z dwóch stacji roboczych (maszyn), elektrycznej szafy sterowniczej, panelu sterowania i jednostek transportowych.
Jak również stojak z wibratorem systemu transportowego, jednostką transportu wiórów i stojakiem z drukarką potwierdzającą.
Chjdpfx Afou Ibuwj Sjc

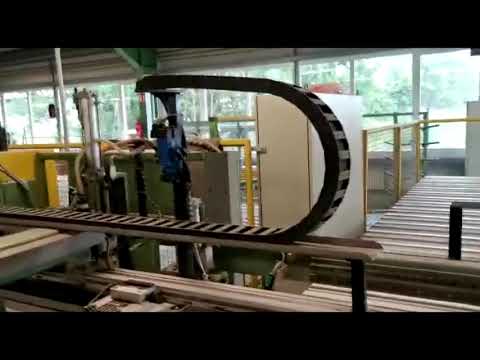

Nasze zdjęcia przedstawiają najpierw lokalizację, a następnie kolejne zdjęcia pokazujące, jak system jest na sprzedaż gotowy do transportu.

Stacja robocza nr 1 (maszyna 1):
-Stacja piłowania z brzeszczotem Ø 400 x 4,5 mm
-Jednostka wiercąca z kasetą mocującą (pionowo do góry)
-Jednostka wiercąca z kasetą mocującą (poziomo)
-Wiertarka z kasetą mocującą (pionowo w dół)
-Podwójna jednostka wiercąca z kasetą zaciskową (pionowo w dół)
-Wiertarka 45° z kasetą mocującą (do góry)

Stacja robocza nr 2 (maszyna 2):
-jednostka wiercąca z kasetą zaciskową do połączeń śrubowych (misa wibracyjna) (pionowo w górę)
-poziome wrzeciono frezujące z 11 frezami tarczowymi
-Jednostka wiertarska z kasetą zaciskową (pionowo w dół)
-Jednostka wiertarska z kasetą zaciskową (pionowo w górę)
-Jednostka wiertarska z poziomą kasetą mocującą

2 sztuki Jednostki transportowe: zmotoryzowane
-wymiary dł. x szer. x wys.: 5 650 x 2 400 x 1 000 mm
-Szerokość toru: 1 980 mm

2 jednostki transportowe: zmotoryzowane
-Wymiary x szerokość x wysokość: 2 150 x 2 750 x 1 050 mm
-szerokość toru 2 300 mm




*
