Centrum obróbcze CNC

SCM Tech Z 27 C

· Obszar roboczy: 2.650 x 1.240 mm · Przebieg X-Y: 2.995 x 1.385 mm · Długość przesuwu osi Z: 200 mm · Prześwit: 180 mm Oś C dezaktywowana – maszyna 3-osiowa. Konstrukcja podstawy jest monolityczna, wykonana z grubościennej stali. Cała rama maszyny jest usztywniona wspawanymi blachami trójkątnymi, co zapewnia wyjątkową stabilność. Zastosowanie formy trójkąta o szerokiej podstawie na elementy nośne stanowi sekret trwałej precyzji i stabilności maszyny. Układ maszyny umożliwia użytkownikowi optymalny przebieg pracy przy minimalnych wymaganiach przestrzennych. Tak skonstruowana podstawa zapewnia zespołowi roboczemu wyważone i bezpieczne oparcie przy bardzo dobrej dystrybucji obciążeń. Ruchomy wspornik zespołu jest wykonany z jednolitego bloku. Pozycjonowany jest w osi X po prowadnicach pryzmatycznych ze szlifowaną powierzchnią za pomocą wózków z obiegiem kulkowym. Na tym ruchomym wsporniku zespół roboczy także przemieszcza się po pryzmatycznych, szlifowanych prowadnicach oraz wózku z obiegiem kulkowym.
Opis zespołów i wyposażenia (podstawowe)
Zespół wiertarski: głowica wiertarska z 12 + 6 wrzecion
· 7 indywidualnie sterowanych wrzecion pionowych w osi X
· 5 indywidualnie sterowanych wrzecion pionowych w osi Y
· 4 wrzeciona poziome w osi X (2+2)
· 2 wrzeciona poziome w osi Y (1+1)
· Prędkość obrotowa: 4.000 obr./min
· Moc: 2,2 kW
· Raster: 32 mm
· Uchwyt wiertarski: M 10 z pasowaniem 11 mm
Zespół do wykonywania rowków w osi X:
· Zintegrowany w głowicy wiertarskiej
· Tarcza do rowkowania o średnicy do maks. 120 mm

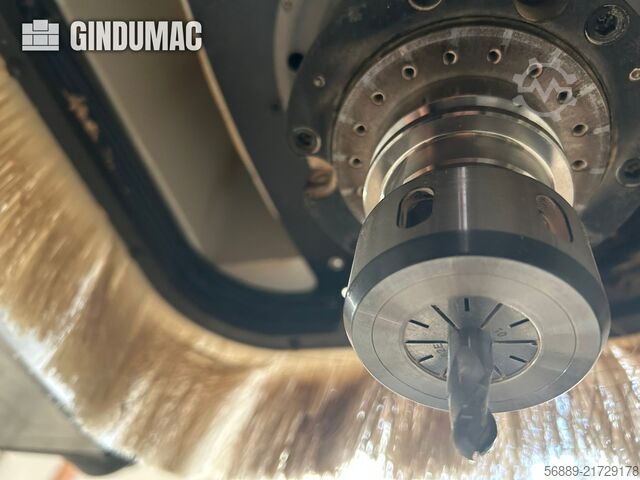

Główny zespół frezujący (pozycja 2):
· Uchwyt narzędziowy HSK 63F
· Prędkość obrotowa płynnie regulowana za pomocą falownika: 1.500–24.000 obr./min
· Moc silnika 4,4 kW (6 KM) od 12.000 obr./min (S1)
· Moc silnika 6,6 kW (9 KM) od 12.000 obr./min (S6)
· Prawo/lewoskręt
· Łożyska ceramiczne
· Zakres dostawy: 4 szt. uchwytów narzędziowych (prawe), bez tulei zaciskowych
Magazyn narzędzi R8L
Automatyczny zmieniacz narzędzi na 8 narzędzi, przemieszczany z tylnym wspornikiem, umożliwiający szybki dostęp do narzędzi.
· Liczba miejsc narzędziowych: 8
· Maks. średnica narzędzia: 120 mm
· Maks. ciężar narzędzia: 4,5 kg
Hfedpfxex Twccs Aqtjh
· Maks. całkowita masa narzędzi: 22 kg
· Uchwyt na 1 przekładnię kątową
· Przesuwany w osi X
Poziomy agregat frezujący (pozycja 1):
Agregat poziomy z dwoma przeciwległymi wyjściami do frezowania i rowkowania.
· Prędkość obrotowa płynnie regulowana przez falownik: 9.000–18.000 obr./min
· 1 wyjście na tuleję zaciskową 3–20 mm (ER 32)
· 1 wyjście na tarczę/tuleję zaciskową 3–12 mm (ER 20) (dla tarczy D=120 mm / otwór 50 mm)
· Moc silnika 3 kW (4 KM)
· Maks. średnica narzędzia z przodu (frezowanie): 20 mm
· Maks. długość narzędzia z przodu: 110 mm
· Maks. średnica narzędzia z tyłu (frezowanie): 12 mm
· Maks. długość narzędzia z tyłu: 80 mm
· Maks. średnica tarczy: 100 mm
· Otwór tarczy (ER 32): 50 mm
· Średnica trzpienia tarczy (ER 20): 12 mm
Stół roboczy
Stół roboczy jest zaprojektowany tak, aby zapewnić operatorowi maksymalną „swobodę ruchu”. System szybkiego mocowania próżniowego gwarantuje maksymalną elastyczność przy precyzyjnym pozycjonowaniu i optymalnym utrzymaniu obrabianych detali.
· 6 podpór, długość 1000 mm, płynnie pneumatycznie regulowanych w osi X
· 12 okrągłych przyssawek podciśnieniowych D=110 mm, płynnie regulowanych w osi Y (2 szt. na każdą podporę)
· 2 zderzaki w osi X (1 x lewy / 1 x prawy)
· 1 zderzak Y na każdą podporę (łącznie 6 szt.)
· Chowane zderzaki referencyjne sterowane przez CNC
· Obróbka wahadłowa
