Automatyczna tokarka wielowrzecionowa

Schuette SF 20

Automat tokarski wielowrzecionowy Schuette
Schuette SF 20-6

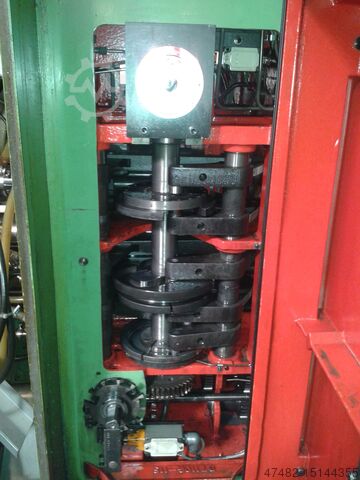

Sterowana krzywką
Liczba wrzecion: 6

z przekładnią mechaniczną

Maks. średnica pręta:
okrągła 20 mm
SW 17 mm
AK 18 mm
VK 14 mm

maks. posuw pręta: 80 /(160) mm

Chodporrgqdofx Af Sjc
Liczba niezależnych prowadnic wzdłużnych: 6
Przesuw całkowity / roboczy (standard): 63/40 mm
" " (specjalny) do: 100/63 mm

Liczba niezależnych prowadnic poprzecznych: 6
Skok całkowity / roboczy
Suwak środkowy i górny do: 32/20 mm
Dolny suwak do: 40/25 mm

Średnica okręgu wrzeciona: 224 mm
Czasy główne min/max: 0,36/150 sek.
Czasy pomocnicze min./maks.: 0,45/0,80 sek.

Prędkość obrotowa wrzeciona od / do: 900-5000 obr.
w 2. zakresie: 355-2000 obr.

Moc znamionowa silnika napędowego: 15 KW
Podłączone obciążenie: 50 kVA
Prędkość silnika napędowego: 1500 obr.
Długość * Szerokość
(w wersji standardowej) 3705 * 1320 mm
łącznie z prowadnicą drążka
(w wersji standardowej) 6335 mm

Waga
bez prowadnicy pręta i akcesoriów ok.: 4,6 do.
z prowadnicą drążka ok.: 0,5 do.
Łącznie bez akcesoriów ok. 5,1 do.
(wszystkie dane według producenta)

Wyposażenie:
Urządzenie podnoszące z obróbką wsteczną
Przekładnia do gwintowania ze sprzęgłem elektrycznym
wrzeciono gwintujące
dodatkowe prowadnice wzdłużne w pozycji: 1,2+4,5
rynna zsypowa
hydrauliczny chwytacz części w poz. 6
Odśnieżarka Kraft i Bauer C02 (wyłączona z eksploatacji)

elektryczna:

sterowanie Siemens S 5
przełącznik krzywkowy: Balluf
Oddzielny panel sterowania po stronie obsługi i z tyłu
Wyświetlacz tekstowy Woerle
elektrycznie przygotowany do ładowania prętów ( n)

inne:
przygotowany do zdecentralizowanego separatora mgły olejowej

Maszyna jest pod napięciem w naszym salonie !
