Centrum obróbcze - uniwersalne

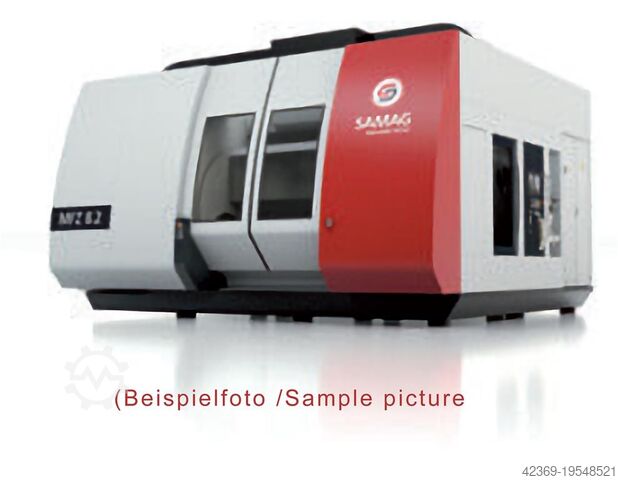

SAMAG MFZ 8.3 (3-Spindel horizontal)

Szczegóły techniczne:

Przesuw w osi X: 600 mm
Przesuw w osi Y: 700 mm
Przesuw w osi Z: 520 mm
Sterowanie: Sinumerik 840D sl MProfinet
Liczba wrzecion: 3
Obroty wrzeciona: 8000 obr./min
Moc wrzeciona: 40/49 kW
Moment obrotowy wrzeciona: 300/360 Nm
Uchwyt detalu / stoły obrotowe (osie B): 2 x 3
Obciążenie stołu na jeden uchwyt osi A: 1600 (x2) kg
Szerokość mocowania stołu uchwytu osi A: 1920 mm
Obszar zakłóceń uchwytu detalu (oś A): 800 mm
Lrjdswywnljpfx Abwou
Obszar zakłóceń stołów obrotowych: 560 mm każdy
Wysokość montażu detalu: 400 mm
Uchwyt narzędziowy: HSK-A 100
Magazyn narzędzi: 120 pozycji
Maks. średnica narzędzia: 260 mm
Maks. długość narzędzia: 420 mm
Maks. masa narzędzia: 20 kg
Całkowite zapotrzebowanie na moc: 170 kVA
Waga maszyny ok.: 40 t
Wymiary (dł. x szer. x wys.): ok. 8,4 x 6,1 x 3,4 m

Wyposażenie dodatkowe:

Pistolet do chłodziwa przy stanowisku pracy
Pomiar złamania i długości narzędzia
Lampa sygnalizacyjna trójkolorowa
Automatyczne drzwi

Wysokoprecyzyjne, 3-wrzecionowe, 5-osiowe centrum obróbcze poziome do obróbki symultanicznej z 2-stronnym sterowanym wahadłowym wymiennikiem detali – z 3 stołami obrotowymi typu torque-drive po każdej stronie.
3 stoły obrotowe w strefie obróbki, 3 stoły obrotowe na stacji przygotowawczej.
Chłodzenie przez wrzeciono 70 bar bezstopniowo
Elektromechaniczny pomiar długości narzędzi
Kodowanie narzędzi Baluff
Transporter wiórów
Pistolet do płukania
Płukanie chłodziwem w komorze roboczej
Diagnostyka zdalna

Dostępne są 3 identyczne maszyny.
